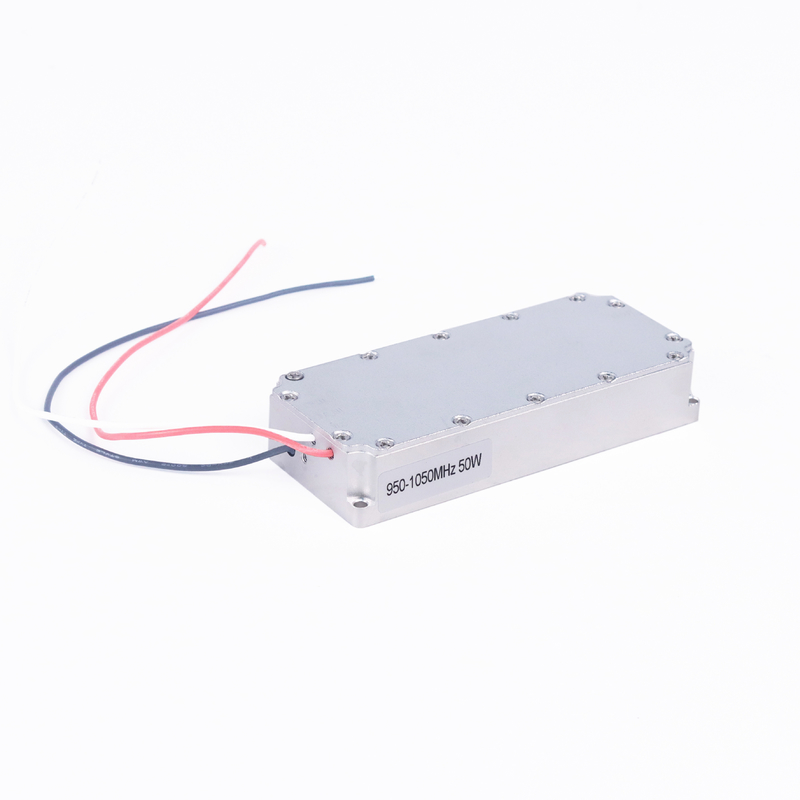

angepasstes Frequenz- und Ausgangsleistungsmodul für die Störung von UAV-Signalen

Produktdetails

Herkunftsort: China

Markenname: nengxun

Modellnummer: NX-GR100

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: 1

Lieferzeit: 5-7 Tage

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit: 100000 Stück pro Monat

Erhalten Sie besten Preis
Hervorheben:

angepasstes Modul zur Störung von UAV-Signalen

Häufigkeit:
angepasst
Material::
Außenschale aus Aluminiumlegierung
Leistung::
5W 10W 20W 40W 50W 100W
Gewährleistung::
1 Jahr
Zertifikat::
CER-FCC SGS
Hochlicht::
Zusammengestellter HF-Leistungsverstärker, 5.2G HF-Leistungsverstärker, Anti-Drohnen-HF-Leistungsmod
Häufigkeit:
angepasst
Material::
Außenschale aus Aluminiumlegierung
Leistung::
5W 10W 20W 40W 50W 100W
Gewährleistung::
1 Jahr
Zertifikat::
CER-FCC SGS
Hochlicht::
Zusammengestellter HF-Leistungsverstärker, 5.2G HF-Leistungsverstärker, Anti-Drohnen-HF-Leistungsmod
angepasstes Frequenz- und Ausgangsleistungsmodul für die Störung von UAV-Signalen

Wir bieten die maßgeschneiderte Frequenz und Ausgangsleistung als Kundenbedarf

für das Modul zur Störung von Drohnen- und UAV-Signalen

*Außerdem wird das Mobiltelefon, WIFI, GPS-Signal-Jammer-Modul angeboten.

*Sie können unten überprüfen, angepasste Frequenz und Ausgabe für Ihre Referenz, und sagen Sie unseren Verkäufer

Die Artikel, die Sie wollen, werden wir Ihnen die Preisdetails und die genauen Daten sofort zitieren.

10W Störungen Macht Verstärker Technische Daten Bogen

. Radiofrequenzindex

Prüfobjekt Technische Parameter Einheit Anmerkung

Frequenzbereich

420 bis 5850

MHz

Anpassungsfrequenz

Betriebsspannung 28 V 28 bis 32 V
Höchstleistung 40 ± 0.5 dBm 10W@≤1A
Gewinn 35 ± 1 dB Spitzenwert zu Spitzenwert
Inbandschwankungen ≤ 2 dB Spitzenwert zu Spitzenwert

Falsche Emission

Betrieb im Band

≤ 15 dBm/1MHz

dBm

Zentrale Frequenz fügt CW-Signal zum Maximalleistungstest hinzu
Ausserhalb der Grenzen 9KHz1GHz

Keine Geräuschwelle über der normalen Basis

dBm
1G ¥ 12,75 GHz dBm

Ausgang VSWR

≤ 130 Keine Stromversorgung:Standard-Gitter-Ausgang -10 dBm
≤ 130 Anschluss:Doppelrichtungskopplungstest

hoch-niedrig

Temperaturprüfung

Betriebsumfeld

Temperatur

-10+55 °C Kalter Start
Stabilität gewinnen ±1,5 @-40°C~+55°C dB
Leistungsstabilität ±1 @-40°C~+55°C dB
Stromversorgungsbedarf ≥2A@+28Vdc;

Kontinuierliche Wellenleistung

10 W

Stromversorgungsanlage

Stromkabel: Rot

Positiv Schwarz negativ

Rot positiv Schwarz negativ
HF-Ausgangsanschluss SMA SMA Außenschraubbasis

Aussehen.

Aussehen Abmessungen: 25,6*111,7*17 mm3

2,Modellbildschirmbezeichnung: Modellnummer:SJM Zentrumsfrequenz-SMA01

Modellnummer Frequenz (MHZ) Leistung (dBm) Strom (A) Spannung (V)

Abmessungen

(mm)

Gewicht (kg)
SJM500- SMA01 420 bis 580 40 ± 1 ≤ 1 28 bis 32 25.6*111.7 *17 0.1382
SJM800- SMA02 720 bis 820 40 ± 1 ≤ 1 28 bis 32 25.6*111.7 *17 0.1382
SJM900- SMA03 850 bis 930 40 ± 1 ≤ 1 28 bis 32 25.6*111.7 *17 0.1382
SJM1000- SMA04 970 bis 1100 40 ± 1 ≤ 1 28 bis 32 25.6*111.7 *17 0.1382
SJM1200- SMA05 1170 bis 1280 40 ± 1 ≤ 1 28 bis 32 25.6*111.7 *17 0.1382
SJM1600- SMA06 1550 bis 1620 40 ± 1 ≤ 1 28 bis 32 25.6*111.7 *17 0.1382
SJM2400- SMA07 2400 bis 2500 40 ± 1 ≤ 1 28 bis 32 25.6*111.7 *17 0.1382
SJM5200- SMA08 mit einer Breite von nicht mehr als 15 mm 40 ± 1 ≤ 1 28 bis 32 25.6*111.7 *17 0.1382
SJM5500- SMA09 Zubereitungen für die Herstellung von 40 ± 1 ≤ 1 28 bis 32 25.6*111.7 *17 0.1382
SJM5800- SMA10 mit einem Durchmesser von 40 ± 1 ≤ 1 28 bis 32 25.6*111.7 *17 0.1382

Blatt 1 10W-Datenblatt

20W Störungen Macht Verstärker Technische Daten Bogen

. Radiofrequenzindex

Prüfobjekt Technische Parameter Einheit Anmerkung

Frequenzbereich

420 bis 5850

MHz

Anpassungsfrequenz

Betriebsspannung 28 V 28 bis 32 V
Höchstleistung 43 ± 0.5 dBm 20W@≤1,8A
Gewinn 38 ± 1 dB Spitzenwert zu Spitzenwert
Inbandschwankungen ≤ 2 dB Spitzenwert zu Spitzenwert

Falsche Emission

Betrieb im Band

≤ 15 dBm/1MHz

dBm

Zentrale Frequenz fügt CW-Signal zum Maximalleistungstest hinzu
Ausserhalb der Grenzen 9KHz1GHz

Keine Geräuschwelle über der normalen Basis

dBm
1G ¥ 12,75 GHz dBm

Ausgang VSWR

≤ 130 Keine Stromversorgung:Standard-Gitter-Ausgang -10 dBm
≤ 130 Anschluss:Doppelrichtungskopplungstest

hoch-niedrig

Temperaturprüfung

Betriebsumfeld

Temperatur

-10+55 °C Kalter Start
Stabilität gewinnen ±1,5 @-40°C~+55°C dB
Leistungsstabilität ±1 @-40°C~+55°C dB
Stromversorgungsbedarf ≥2A@+28Vdc;

Kontinuierliche Wellenleistung

20 W

Stromversorgungsanlage

Stromkabel: Rot

Positiv Schwarz negativ

Rot positiv Schwarz negativ
HF-Ausgangsanschluss SMA SMA Außenschraubbasis

Aussehen.

Aussehen Abmessungen: 25,6*111,7*17 mm3

2,Modellbildschirmbezeichnung: Modellnummer:SJM Center Frequency-SMB01

Modellnummer Frequenz (MHZ) Leistung (dBm) Strom (A) Spannung (V)

Abmessungen

(mm)

Gewicht (kg)
SJM500- SMB01 420 bis 580 43 ± 1 ≤ 18 28 bis 32 25.6*111.7 *17 0.0996
SJM800- SMB02 720 bis 820 43 ± 1 ≤ 18 28 bis 32 25.6*111.7 *17 0.0996
SJM900- SMB03 850 bis 930 43 ± 1 ≤ 18 28 bis 32 25.6*111.7 *17 0.0996
SJM1000- SMB04 970 bis 1100 43 ± 1 ≤ 18 28 bis 32 25.6*111.7 *17 0.0996
SJM1200- SMB05 1170 bis 1280 43 ± 1 ≤ 18 28 bis 32 25.6*111.7 *17 0.0996
SJM1600- SMB06 1550 bis 1620 43 ± 1 ≤ 18 28 bis 32 25.6*111.7 *17 0.0996
SJM2400- SMB07 2400 bis 2500 43 ± 1 ≤ 18 28 bis 32 25.6*111.7 *17 0.0996
SJM5200- SMB08 mit einer Breite von nicht mehr als 15 mm 43 ± 1 ≤ 18 28 bis 32 25.6*111.7 *17 0.0996
SJM5500- SMB09 Zubereitungen für die Herstellung von 43 ± 1 ≤ 18 28 bis 32 25.6*111.7 *17 0.0996
SJM5800- SMB10 mit einem Durchmesser von 43 ± 1 ≤ 18 28 bis 32 25.6*111.7 *17 0.0996

Blatt 2 20W-Datenblatt

30W Störungen Macht Verstärker Technische Daten Bogen

. Radiofrequenzindex

Prüfobjekt Technische Parameter Einheit Anmerkung

Frequenzbereich

420 bis 5850

MHz

Anpassungsfrequenz

Betriebsspannung 28 V 28 bis 32 V
Höchstleistung 45±0,5/44±0.5 dBm 30W@≤2. 1A
Gewinn 40 ± 1 dB Spitzenwert zu Spitzenwert
Inbandschwankungen ≤ 2 dB Spitzenwert zu Spitzenwert

Falsche Emission

Betrieb im Band

≤ 15 dBm/1MHz

dBm

Zentrale Frequenz fügt CW-Signal zum Maximalleistungstest hinzu
Ausserhalb der Grenzen 9KHz1GHz

Keine Geräuschwelle über der normalen Basis

dBm
1G ¥ 12,75 GHz dBm

Ausgang VSWR

≤ 130 Keine Stromversorgung:Standard-Gitter-Ausgang -10 dBm
≤ 130 Anschluss:Doppelrichtungskopplungstest

hoch-niedrig

Temperaturprüfung

Betriebsumfeld

Temperatur

-10+55 °C Kalter Start
Stabilität gewinnen ±1,5 @-40°C~+55°C dB
Leistungsstabilität ±1 @-40°C~+55°C dB
Stromversorgungsbedarf ≥3A@+28Vdc;

Kontinuierliche Wellenleistung

30 W/25 W

Stromversorgungsanlage

Stromkabel: Rot

Positiv Schwarz negativ

Rot positiv Schwarz negativ
HF-Ausgangsanschluss SMA SMA Außenschraubbasis

Aussehen.

1. Aussehen Abmessungen: Regelmäßige Frequenz 60*150*21,5mm3

2,Modellbildschirmbezeichnung: Modellnummer:SJM CenterFrequency-SMC01

Modellnummer Frequenz (MHZ) Leistung (dBm) Strom (A) Spannung (V)

Abmessungen

(mm)

Gewicht (kg)
SJM500-SMC01 420 bis 580 45 ± 1 ≤ 2.1 28 bis 32 60 mal 150 mal 21.5 0.1603
SJM800-SMC02 720 bis 820 45 ± 1 ≤ 2.1 28 bis 32 60 mal 150 mal 21.5 0.1603
SJM900-SMC03 850 bis 930 45 ± 1 ≤ 2.1 28 bis 32 60 mal 150 mal 21.5 0.1603
SJM1000-SMC04 970 bis 1100 45 ± 1 ≤ 2.1 28 bis 32 60 mal 150 mal 21.5 0.1603
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. 1170 bis 1280 45 ± 1 ≤ 2.1 28 bis 32 60 mal 150 mal 21.5 0.1603
SJM1600-SMC06 1550 bis 1620 45 ± 1 ≤ 2.1 28 bis 32 60 mal 150 mal 21.5 0.1603
SJM2400-SMC07 2400 bis 2500 45 ± 1 ≤ 2.1 28 bis 32 60 mal 150 mal 21.5 0.1603
SJM5200-SMC08 mit einer Breite von nicht mehr als 15 mm 45 ± 1 ≤ 2.1 28 bis 32 60 mal 150 mal 21.5 0.1603
Die Prüfungen werden in der Regel von der Kommission durchgeführt. Zubereitungen für die Herstellung von 45 ± 1 ≤ 2.1 28 bis 32 60 mal 150 mal 21.5 0.1603
SJM5800-SMC10 mit einem Durchmesser von 45 ± 1 ≤ 2.1 28 bis 32 60 mal 150 mal 21.5 0.1603

Blatt 3 30W-Datenblatt

50W Störungen Macht Verstärker Technische Daten Bogen

. Radiofrequenzindex

Prüfobjekt Technische Parameter Einheit Anmerkung

Frequenzbereich

420 bis 5850

MHz

Anpassungsfrequenz

Betriebsspannung 28 V 28 bis 32 V
Höchstleistung 47 ± 0.5 dBm 50 W@≤ 3,5 A
Gewinn 42 ± 1 dB Spitzenwert zu Spitzenwert
Inbandschwankungen ≤ 2 dB Spitzenwert zu Spitzenwert

Falsche Emission

Betrieb im Band

≤ 15 dBm/1MHz

dBm

Zentrale Frequenz fügt CW-Signal zum Maximalleistungstest hinzu
Ausserhalb der Grenzen 9KHz1GHz

Keine Geräuschwelle über der normalen Basis

dBm
1G ¥ 12,75 GHz dBm

Ausgang VSWR

≤ 130 Keine Stromversorgung:Standard-Gitter-Ausgang -10 dBm
≤ 130 Anschluss:Doppelrichtungskopplungstest

hoch-niedrig

Temperaturprüfung

Betriebsumfeld

Temperatur

-10+55 °C Kalter Start
Stabilität gewinnen ±1,5 @-40°C~+55°C dB
Leistungsstabilität ±1 @-40°C~+55°C dB
Stromversorgungsbedarf ≥4A@+28Vdc;

Kontinuierliche Wellenleistung

50 W

Stromversorgungsanlage

Stromkabel: Rot

Positiv Schwarz negativ

Rot positiv Schwarz negativ
HF-Ausgangsanschluss SMA SMA Außenschraubbasis

Aussehen.

1. Aussehen Abmessungen: Regelmäßige Frequenz 60*150*21,5mm3

2 Modell Bildschirmbezeichnung: Modellnummer:SJM Zentrum Häufigkeit-SMD01

Modellnummer Frequenz (MHZ) Leistung (dBm) Strom (A) Spannung (V)

Abmessungen

(mm)

Gewicht (kg)
SJM420-SMD01 420 bis 450 47 ± 1 ≤ 3.5 28 bis 32 60 mal 150 mal 21.5 0.1574
SJM800-SMD02 720 bis 840 47 ± 1 ≤ 3.5 28 bis 32 60 mal 150 mal 21.5 0.1574
SJM900-SMD03 850 bis 930 47 ± 1 ≤ 3.5 28 bis 32 60 mal 150 mal 21.5 0.1574
SJM1000-SMD04 970 bis 1100 47 ± 1 ≤ 3.5 28 bis 32 60 mal 150 mal 21.5 0.1574
SJM1200-SMD05 1170 bis 1280 47 ± 1 ≤ 3.5 28 bis 32 60 mal 150 mal 21.5 0.1574
SJM1600-SMD06 1550 bis 1620 47 ± 1 ≤ 3.5 28 bis 32 60 mal 150 mal 21.5 0.1574
SJM2400-SMD07 2400 bis 2500 47 ± 1 ≤ 3.5 28 bis 32 60 mal 150 mal 21.5 0.1574
SJM5200-SMD08 mit einer Breite von nicht mehr als 15 mm 47 ± 1 ≤ 4.0 28 bis 32 60 mal 150 mal 21.5 0.1574
SJM5500-SMD09 Zubereitungen für die Herstellung von 47 ± 1 ≤ 4.0 28 bis 32 60 mal 150 mal 21.5 0.1574
SJM5800-SMD10 mit einem Durchmesser von 47 ± 1 ≤ 4.0 28 bis 32 60 mal 150 mal 21.5 0.1574

Blatt 4 50W-Datenblatt

100W Störungen Macht Verstärker Technische Daten Bogen

. Radiofrequenzindex

Prüfobjekt Technische Parameter Einheit Anmerkung

Frequenzbereich

420 bis 5850

MHz

Anpassungsfrequenz

Betriebsspannung 28 V 28 bis 32 V
Höchstleistung 50 bis 0.5 dBm 100W@≤7A
Gewinn 45 ± 1 dB Spitzenwert zu Spitzenwert
Inbandschwankungen ≤ 2 dB Spitzenwert zu Spitzenwert

Falsche Emission

Betrieb im Band

≤ 15 dBm/1MHz

dBm

Zentrale Frequenz fügt CW-Signal zum Maximalleistungstest hinzu
Ausserhalb der Grenzen 9KHz1GHz

Keine Geräuschwelle über der normalen Basis

dBm
1G ¥ 12,75 GHz dBm

Ausgang VSWR

≤ 130 Keine Stromversorgung:Standard-Gitter-Ausgang -10 dBm
≤ 130 Anschluss:Doppelrichtungskopplungstest

hoch-niedrig

Temperaturprüfung

Betriebsumfeld

Temperatur

-10+55 °C Kalter Start
Stabilität gewinnen ±1,5 @-40°C~+55°C dB
Leistungsstabilität ±1 @-40°C~+55°C dB
Stromversorgungsbedarf ≥ 8A@+28Vdc;

Kontinuierliche Wellenleistung

100 W

Stromversorgungsanlage

Stromkabel: Rot

Positiv Schwarz negativ

Rot positiv Schwarz negativ
HF-Ausgangsanschluss SMA SMA Außenschraubbasis

Aussehen.

1,Aussehen Abmessungen:Regelfrequenz:94*170*27mm3

2,Modellbildschirmbezeichnung: Modellnummer:SJM CenterFrequency-SME01

Modellnummer Frequenz (MHZ) Leistung (dBm) Strom (A) Spannung (V)

Abmessungen

(mm)

Gewicht (kg)
SJM420- SME01 420 bis 450 50 ± 1 ≤ 7 32 bis 36 94*170*27 0.8
SJM800- SME02 720 bis 800 50 ± 1 ≤ 7 32 bis 36 94*170*27 0.8
SJM900- SME03 830 bis 930 50 ± 1 ≤ 7 32 bis 36 94*170*27 0.8
SJM1000- SME04 900 bis 1000 50 ± 1 ≤ 7 32 bis 36 94*170*27 0.8
SJM1200- KMU05 1170 bis 1280 50 ± 1 ≤ 7 32 bis 36 94*170*27 0.8
SJM1600- SME06 1550 bis 1620 50 ± 1 ≤ 7 32 bis 36 94*170*27 0.8
SJM2400- SME07 2400 bis 2500 50 ± 1 ≤ 7 32 bis 36 94*170*27 0.8
SJM3500- SME08 3400 bis 3600 50 ± 1 ≤ 7 32 bis 36 94*170*27 0.8
SJM5500- KMU09 Zubereitungen für die Herstellung von 50 ± 1 ≤ 7 32 bis 36 94*170*27 0.8
SJM5800- KMU10 5700 bis 5900 50 ± 1 ≤ 7 32 bis 36 94*170*27 0.8

Blatt 4 Datenblatt 100 W

angepasstes Frequenz- und Ausgangsleistungsmodul für die Störung von UAV-Signalen 0

angepasstes Frequenz- und Ausgangsleistungsmodul für die Störung von UAV-Signalen 1angepasstes Frequenz- und Ausgangsleistungsmodul für die Störung von UAV-Signalen 2
