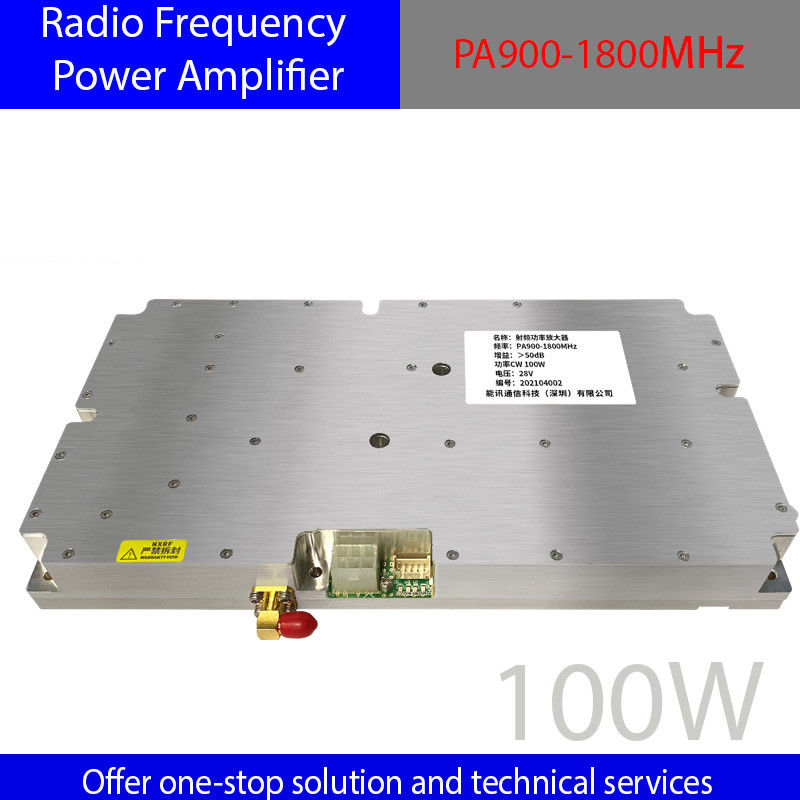

Name: PA900-1800MHz 100W HF-Leistungsverstärker für professionelle Signalverstärkung
Brand: Nengxun Communication Technology Co.,Ltd.
SKU: NX-PA900-1800
Price: 2,250.00 USD
Availability: InStock

PA900-1800MHz 100W HF-Leistungsverstärker für professionelle Signalverstärkung

Produktdetails

Herkunftsort: aus China

Markenname: NENGXUN

Modellnummer: NX-PA900-1800

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Verpackung Informationen: ≤210*101*28,5 Einheit: mm

Lieferzeit: 7 Tage

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit: 10000

Erhalten Sie besten Preis

Beschreibung des Produkts
Das hier. PA900-1800Der 100W-HF-Leistungsverstärker ist für die professionelle Signalverstärkung entwickelt und kombiniert hohe Leistung mit robuster Funktionalität.

Wesentliche Merkmale

Hohe Integration: Die kompakte Struktur sorgt für eine nahtlose Integration in verschiedene Systeme.
Prüfung der Fähigkeit: Unterstützt Leistungstoleranztests für passive Komponenten, um präzise Messbedürfnisse zu erfüllen.

Elektrische Leistung

Frequenz und Leistung: Funktioniert über 900MHz~1800MHz und liefert eine CW-Sättigungsleistung von ≥100W. Erreicht einen Gewinn von ≥50dB bei 3±1dBm Eingangsleistung.
Signalstabilität: Beibehält ≤4±1 dB in-Band-Verstärkungsgleichheit und ≤2,0 Eingangsspannung Standwellenverhältnis (VSWR) für eine konstante Signalverstärkung.
Störungskontrolle: Bietet eine Spurious-Suppression von ≥ 65 dBc und eine Harmonic-Suppression von ≥ 13 dBc, wodurch ein sauberes Signal ausgegeben wird.
Schutz und Macht: Ausgestattet mit Temperaturschutz bei 80°C und 28-32V/16A Stromversorgung (max. +33V) für einen zuverlässigen Betrieb.

Schnittstellendesign

32 V Stromversorgungsanschluss:4.2mm Doppelreihe 5P-Fahrwerk
Leistung und Steuerung: 28V Einspeisungskondensator-Stromversorgungsschnittstelle und PTT-Schalteranschluss (standardmäßig ausgeschaltet, aktiviert durch 3,3 ∼ 5V).

Anwendungen

Perfekt für EMV-Kompatibilitätsprüfungen und elektronische Gegenmaßnahmen.und eine Anforderung an die Wärmeabsaugung während der Prüfung, passt sie sich den industriellen, Forschungs- und Berufsbedingungen an.

Betriebsfrequenz:	900 MHz bis 1800 MHz	Gewinn:	≥ 50 dB
Eingangsleistung:	3 ± 2 dBm	Maximaler Input:	+10dBm
Ausgangs-CW-Sättigungsleistung:	≥ 50+0,5 dBm	Flachheit der Verstärkung im Band:	≤ 3 ± 1 dB
Temperaturschutz:	80° Schutz	Arbeitsstrom:	≤ 11,5 A
Eintrittsport Standing Wave:	≤2.0	Ablehnung von Unordnung:	≥ 65 dBc
Harmonische Unterdrückung:	≥ 13 dBc	RF-Eingabeoberfläche:	SMA-F
HF-Ausgangsoberfläche:	SMA-F	32V-Schnittstelle für die Stromversorgung:	4.2mm Doppelreihe 5P-Fahrwerk
Leistungsverstärker PTT-Schalteranschluss:	Leistungsverstärker standardmäßig ausgeschaltet 3,3-5V offen	Referenz für die VCC-Stromversorgung:	28V bis 32V/16A
VCC Max Spannung:	+33V	Gesamtgröße ohne Gelenk:	23812825.3Einheit: mm
Betriebstemperatur:	-25°C bis +55°C	Installationsmodus:	Die Leistungsverstärkerprüfung muss den Heizkörper installieren.

Betriebsfrequenz:	900 MHz bis 1800 MHz
Gewinn:	≥ 50 dB
Eingangsleistung:	3 ± 2 dBm
Maximaler Input:	+10dBm
Ausgangs-CW-Sättigungsleistung:	≥ 50+0,5 dBm
Flachheit der Verstärkung im Band:	≤ 3 ± 1 dB
Temperaturschutz:	80° Schutz
Arbeitsstrom:	≤ 11,5 A
Eintrittsport Standing Wave:	≤2.0
Ablehnung von Unordnung:	≥ 65 dBc
Harmonische Unterdrückung:	≥ 13 dBc
RF-Eingabeoberfläche:	SMA-F
HF-Ausgangsoberfläche:	SMA-F
32V-Schnittstelle für die Stromversorgung:	4.2mm Doppelreihe 5P-Fahrwerk
Leistungsverstärker PTT-Schalteranschluss:	Leistungsverstärker standardmäßig ausgeschaltet 3,3-5V offen
Referenz für die VCC-Stromversorgung:	28V bis 32V/16A
VCC Max Spannung:	+33V
Gesamtgröße ohne Gelenk:	23812825.3Einheit: mm
Betriebstemperatur:	-25°C bis +55°C
Installationsmodus:	Die Leistungsverstärkerprüfung muss den Heizkörper installieren.
